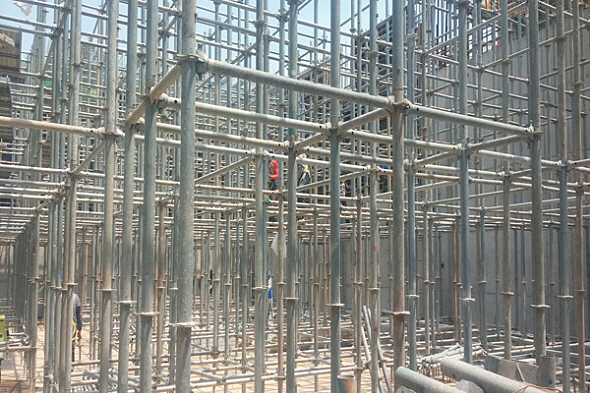

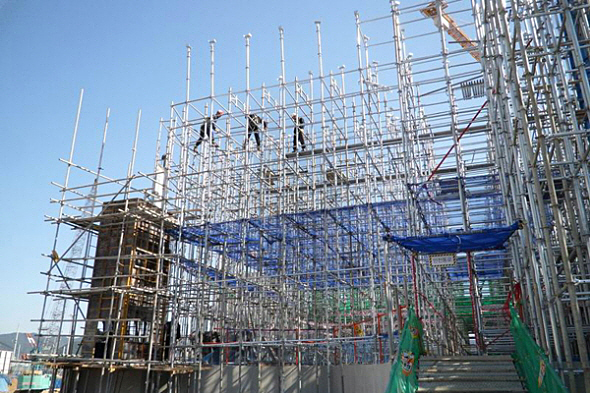

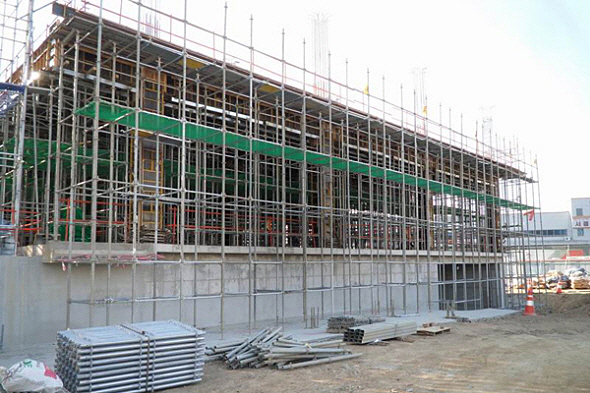

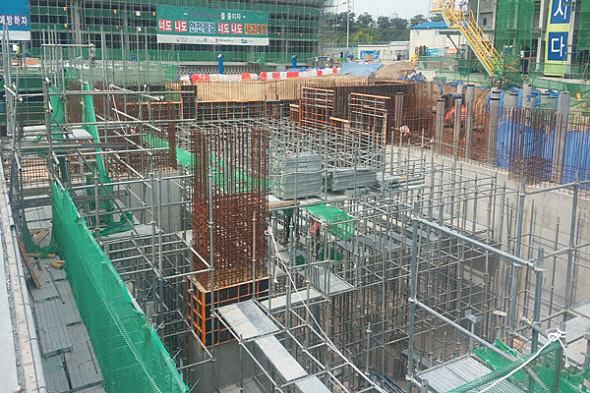

[시스템 동바리란?]

• 동바리란 콘크리트를 타설한 이후 일정 강도를 얻기 전까지 고정하중과 시공하중 등을 지지하기 위해 설치하는 지지대를 의미합니다.
• 동바리는 건설 현장에서 작업 장소가 높은 경우 발판, 재료이송, 위험물 낙하방지 등을 위해 설치하기도 합니다. 동바리는 주로 강재 파이프를 이용해서 만들며, 수직재와 수평재, 링, 연결핀 등과 같은 부재를 연결해 지지대를 설치해 사용하며 이를 시스템 동바리라고 부릅니다.

[시스템동바리 조립 전 점검 및 조치사항]

• ① 시스템동바리를 지반에 설치할 경우에는 수직하중에 견딜 수 있도록 지반의 지지력을 검토하여 강재, 목재 등을 이용하여 팔판 또는 팔목을 설치하거나,
•     지반다짐 후 콘크리트를 타설하는 등 상재하중에 의한 침하방지 조치를 한다.
• ② 잭 베이스를 설치할 때에는 정확한 조립을 위해 잭 베이스 하부에 이물질이나 돌출 부위가 없도록 바닥 면을 정리한다.
• ③ 바닥이 경사진 곳에 설치할 경우에는 목재 쐐기 등을 이용하여 동바리 바닥이 수평이 되도록 하고 서로 고정한다.
• ④ 부재와 부재와의 접속부 및 이음부에 사용하는 연결핀 등 전용철물은 제조사의 제품과 동일한 제품인지 확인 후 사용한다.
• ⑤ 동바리의 설치 높이가 높은 경우 작업하는 근로자들의 안전한 통행을 위해 가설계단을 설치하고, 추락방지를 위해 추락방지망을 설치한다.

•


[시스템동바리 조립시의 준수 사항 ]

• ① 구조설계에 의한 조립도에 따라 정확히 설치
•     ※ 조립 전 구조 설계서와 동일한 제품인지 확인하고 조립
• ② 동바리의 전체 좌굴 방지하기 위해 시스템 동바리의 설치 높이는 조립되는 동바리 단변 폭의 3배 초과 금지
•     ※ 초과 시 주변구조물에 지지하는 등의 조치
• ③ 수직재와 수평재는 직교하도록 설치하고 체결 후 흔들림 없도록 확실히 고정
•     ※ "링"은 가새를 설치할 수 있는 구조의 것을 선택
• ④ 수직가새는 경사진 구조물의 경우를 제외하고는 한 쪽 방향으로만 설치하지 않고 지그재그로 교차하며 설치
•     ※ 경사진 구조물의 경우 구조검토 결과에 따라 수직가새의 방향이 결정되나 일반적으로 경사방향과 같은 방향으로 수직가새
• ⑤ 단면이 작은 Jack Base 전체 길이는 600mm 이내이고, 수직재와의 물리는 길이는 150mm 이상이 되도록 조립
• ⑥ 최하부 수직재는 Jack Base의 Nut과 밀착 되도록 Nut을 설치
• ⑦ 수평재 사이에 수직재는 이음이 2개소 이상 되지 않도록 수직재를 선정 조립
• ⑧ 초기 설치 시 잭 베이스의 Nut의 높이를 조절하여 수평재의 수평을 확보
• ⑨ U-Head에 멍에재는 편심이 생기지 않도록 중심에 위치토록 함
• ⑩ U-Head의 폭은 멍에재 2개가 들어갈 수 있는 넓이 이상의 것을 선정
•     ※ 쐐기 등으로 멍에재와 U-Head를 밀착, 유격이 없도록 조치
•


[시스템동바리 설치 작업 시 주의사항]

• ① 잭 베이스의 전체 길이는 60mm 이내 이어야하며 수직재와 물림부 겹침은 150mm 이상이어야 한다
• ② 시스템 동바리를 설치하는 높이는 단변길이의 3배를 초과하지 말아야 하며, 초과 시에는 주변 구조물에 지지하는 등 붕괴 방지 조치를 하여야 한다
• ③ 초기 설치 시 잭 스크류를 조절하여 수평을 확보함으로써 수직재에 편심에 의한 구조적인 힘의 손실이 발생하지 않도록 하여야 한다
• ④ U 헤드 잭에 얹히는 장선, 멍에재는 편심이 생기지 않도록 중심선에 놓여야 하며 못, 쐐기 등으로 고정하여야 한다
• ⑤ 시스템 동바리 최하부에 설치하는 수직재는 잭 베이스의 너트와 밀착되게 설치하여야 한다

•


[시스템동바리 해체 작업 시 준수사항]

• ① 해체작업은 기본적으로 조립의 역순으로 실시하며, 작업 전 해체 계획 수립 후 작업지휘자의 지시에 의해 작업을 실시한다.
• ② 해체 작업장에는 경계테이프 등을 설치하여 작업자 이외의 자가 임의로 작업장에 출입하지 않도록 감시원을 배치하여 통제한다.
• ③ 해체작업 중에 해체된 자재를 던지지 말아야 한다.
• ④ 해체된 자재를 정리정돈 할 때에는 가능한 같은 규격별로 정리하고, 운반작업 시에도 가능한 같 은 규격별로 묶어 운반토록 하며, 작업 시 부재의 변형이
•     생기지 않도록 주의하여야 한다.
•
